FTL20音叉开关测量原理与系统设计

• 作者: 南京仪信自动化
• 发布日期: 2017-08-28

• 文章详情

一、测量原理

压电晶体驱动下， FTL20 的叉体以共振频率振动。

叉体被液体覆盖时，振动频率发生改变。FTL20 的电子插件监控共振频率，判断叉体处于自由振动状态，还是已被液体覆盖。

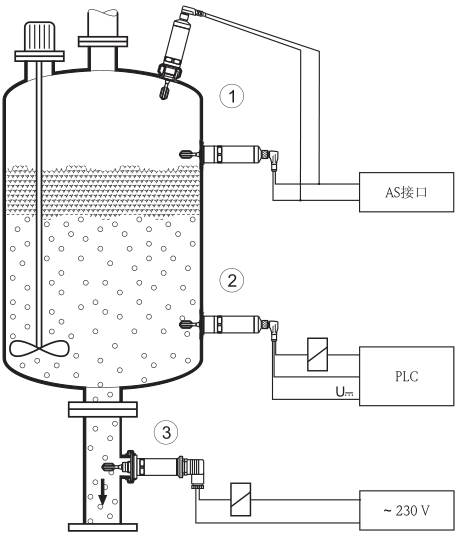

二、测量系统

测量系统包括：

• Liquiphant T FTL20 限位开关

• 可编程逻辑控制器 (PLC)、微型接触器、电磁阀或 AS 接口总线

示例 1)：溢出保护或液位上限检测

示例 2)：液位下限检测或空转保护

示例 3)：泵的空转保护
