一、电气连接
小心 !接线前请注意以下几点：
1、电源必须与铭牌参数一致。
2、连接仪表前，请关闭电源。
3、连接仪表前，将等电势连接端连接至仪表接地端。 （参考 “四、 电势平衡 ”）
警告 !在危险区中使用测量系统时，必须遵守国家标准和 《安全指南》 (XA) 中的规格参数要求。请确保使用指定的缆塞。

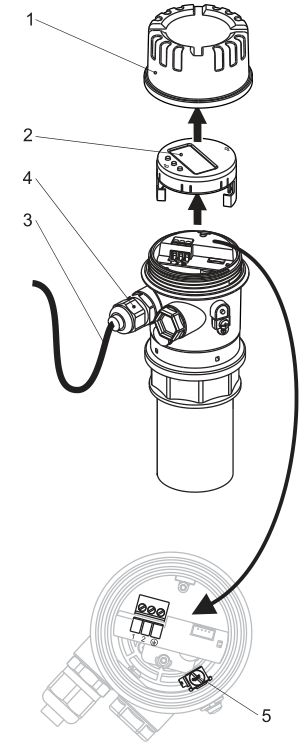

二、正确接线图解

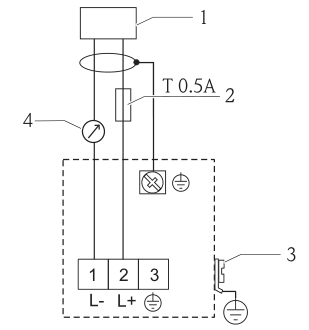

三、什么是接线端子分配
供电电压—仪表上直接加载在接线端子上的电压：14...35 V

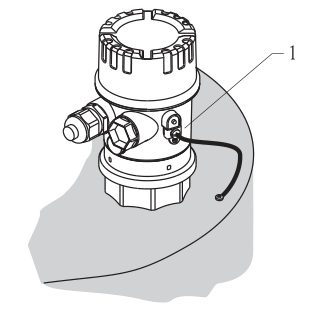

四、电势平衡指的是什么？
仪表的外部接地端
将等电势端连接至仪表的外部接地端。
小心 !在防爆 (Ex) 应用场合中，仪表仅允许在传感器端接地。详细安全指南请参考单独成册的防爆手册。
注意 !
由于外壳通过塑料传感器与罐体绝缘，如果等电势连接线连接错误，会产生干扰信号。等电势连接线长度应尽可能短，横截面积至少为 2.5 mm 2 (14 AWG)，以实现最佳电磁兼容性 (EMC)。安装条件可能会增大电磁干扰，建议使用接地线。
五、FMU30正确接线后该检查哪些地方？
完成设备接线后，请进行下列检查：
1、接线端子分配是否正确？
2、缆塞是否拧紧？
3、外壳盖是否拧紧？
4、上电后：显示单元中是否有显示？
