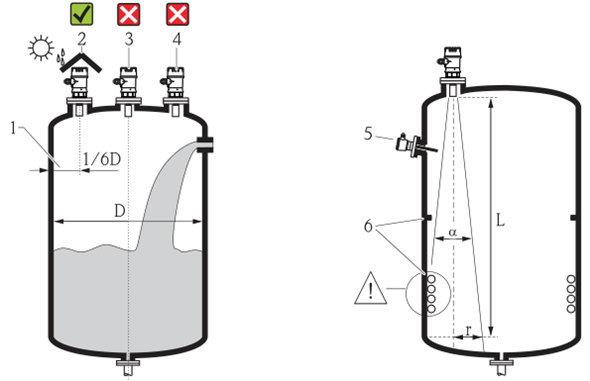

一、FMU30在物位测量时的安装条件
1、禁止将传感器安装在罐体中央位置处 (3)。推荐安装间距：传感器与罐壁 (1) 间的距离约为罐体直径的 1/6。
2、安装FMU30防护罩 (2)，防止日晒雨淋。
3、避免测量范围与加料区 (4) 重合。
4、测量有堆角的固体料位时，传感器膜片应与物料表面垂直安装。
5、在信号波束角 a 范围内避免安装任何装置 (5)，例如：限位开关、温度传感器等。特别是对称结构的安装部件 (6)，例如：加热线圈、挡板等，也会干扰测量。
6、禁止在同一罐体上安装两台超声波测量设备，因为两路信号可能会相互干扰。
7、使用 3 dB 波束角 a 估算测量范围。
|
传感器 |
a |
L max |
r max |
|
1½" |
11° |
5 m (16 ft) |
0.48 m (1.6 ft) |
|
2" |
11° |
8 m (26 ft) |
0.77 m (2.5 ft) |

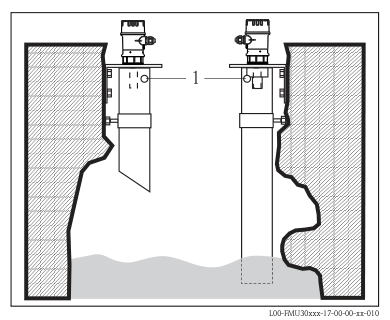

二、FMU30在导波管中安装条件
在存在强干扰的狭长通道中测量时，建议使用超声波导波管 ( 例如：PE 或 PVC 废水管 )，导波管的最小管径为100 mm (3.94 in)。
请确保导波管内无灰尘积聚。如需要，请定期清洁导波管。
三、FMU30在流量测量时的安装条件
1、将仪表安装在液体流入侧 (B)，安装高度尽可能接近最高液位 H max ( 需要考虑盲区距离(BD))。
2、仪表安装在明渠或测量堰的中心线上方。
3、传感器膜片应平行于水面安装。
4、满足明渠或测量堰的安装距离要求。

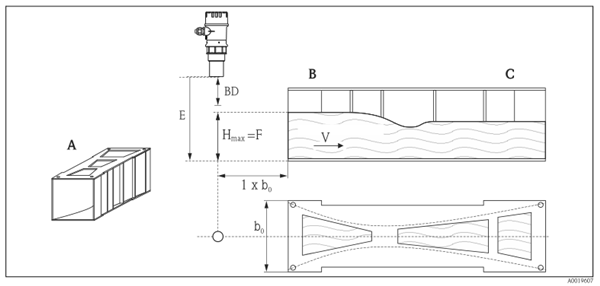

安装实例1：文丘里水槽 (Khafagi-Venturi)
A 文丘里水槽 (Khafagi-Venturi) ；B 流入侧；C 流出侧
BD盲区距离；V 流向；E 空标；F 满标

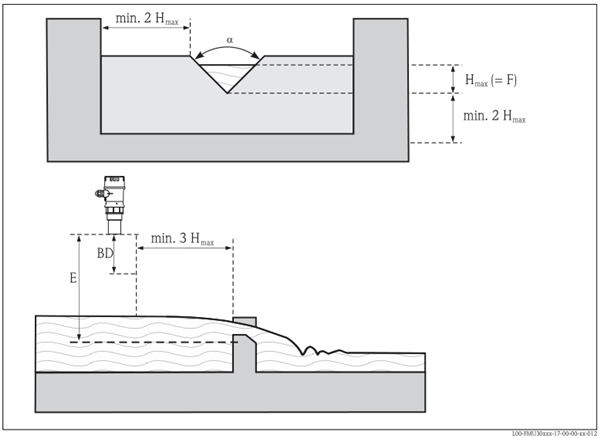

安装实例2：三角堰
BD 盲区距离；E 空标；F 满标
